充放電制御器（コントローラー）
|
太陽電池（ソーラーパネル）の発電電力をバッテリーに充電するための充放電コントローラーです。過充電防止、負荷の放電時の過放電を防止する機能を持つもの、バッテリーの状態をモニターすることができるもの、夜間照明タイマー付き等さまざまなタイプがあります。
（機能比較表はこちら）
（注：系統連係-売電用の大型太陽電池をバッテリー充電にお使いの場合は、
高電圧仕様のMPPTコントローラーをお選び下さい。）
|
未来舎製コントローラー
|
PVシリーズ
|
>> 詳細はこちら
|
|
|
- PV-1212D1A、PV-1230D1AB、PV-2412D1AB
- ＬＥＤパネルで発電量表示（Ｖ、Ａ、Ah）
- 充放電同時制御
- 充電電圧・放電電圧は可変
- 夜間照明用タイマー付き
|
|

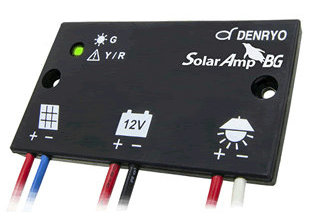

電菱製コントローラー
|
SA-BCシリーズ
|
>> 詳細はこちら（夜間負荷専用）
|
|
|
- SA-BC10、SA-BC20、SA-BD10
- 充電制御・充電電圧は固定
- 自己消費電力小
- 夜間検知機能
|
Morning Star 社製コントローラー
|
SunSaver
|
>> 詳細はこちら
|
|
|
- SS-6L-12V、SS-10L-12V、SS-10L-24V、
SS-20L-12V、SS-20L-24V
- 豊富なラインナップ５種類から選択
- 充放電同時制御
- 充電電圧・放電電圧は固定
|
|
EcoPulse
|
>> 詳細はこちら
|
|
|
- ECO-10M、ECO-20M、ECO-30M
- 12V/24V兼用、10Ａ、20Ａ、30A 3種あり
- 充放電同時制御
- 充電電圧・放電電圧は任意設定
- バックライト付きLCDメーター搭載
バッテリー電圧、充電電流、放電電流をデジタル表示
|
|
ProStar
|
>> 詳細はこちら
|
|
|
- PS-30M-G3
- 12V/24V兼用、30A
- 充放電同時制御
- 充電電圧・放電電圧は任意設定
- バックライト付きLCDメーター搭載
バッテリー電圧、充電電流、放電電流をデジタル表示
|
|
SunLight
|
>> 詳細はこちら
|
|
|
- SL-10L-12V、SL-10L-24V
- 充放電同時制御
- 充電電圧・放電電圧は固定
- 夜間照明用タイマー付き
|
|
SHS
|
>> 詳細はこちら
|
|
|
- SHS-6L、SHS-10L
- 充放電同時制御
- 充電電圧・放電電圧は固定
|
|
TriStar
|
>> 詳細はこちら
|
|
|
- TriStar-45、TriStar-60
- 12V/24V/48V切替可能、45A型・60A型
- 大型ヒートシンク装備で高い信頼性と安全性
- PC接続端子を装備でデータの記録・蓄積、モニタリング等が可能(モーニングスター社のWebsiteにてソフト公開）
|
|
[MPPTコントローラー]
PV-12M40A >> 詳細はこちら
 |
- 最大電力追尾（MPPT）方式を採用し、最大電力点をリアルタイムで正確に追従
- 高電圧/広範囲のソーラーパネルに対応
- ３種類の鉛とリチウムイオンバッテリーに対応
- 鉛/リチウムイオンそれぞれユーザー設定可能
|
SS-MPPT-15 >> 詳細はこちら
|
|
|
- 最大電力追尾（MPPT）方式を採用し、最大97％の高い充電効率を達成
- 最大150Vまでの入力電圧に対応
- 12V/24V /48V切替可-充電または放電制御
- PC接続端子を装備でデータの記録・蓄積、モニタリング等が可能 （モーニングスター社のWebsite にてソフト公開）
|
TS-MPPT-30/45/60 >> 詳細はこちら
 |
- 最大電力追尾（MPPT）方式を採用し、最大97％の高い充電効率を達成
- 最大150Vまでの入力電圧に対応
- 12V/24/48V 切替可-充電制御、最大電流：30A-45A-60A
- PC接続端子を装備でデータの記録・蓄積、モニタリング等が可能
|
PS-MPPT-25M/40M >> 詳細はこちら
 |
- 最大電力追尾（MPPT）方式を採用、高い充電効率を達成
- 充電プログラムをカスタマイズ可能
- 12V/24V 自動切替可
- LCDメーターを標準装備で電圧・電流などモニター可能
|
EB-MPPT-30M >> 詳細はこちら
 |
- 最大充電効率97.3%
- 最大120Vまでの入力電圧に対応
- 12V/24V 切替可、最大充電電流30A
- LCDメーターを標準装備で電圧・電流などモニター可能
|
|
SSD-25
|
>> 詳細はこちら
|
|
|
- 25Aまで（充電のみ）
- 充電制御-2バッテリーを独立させて充電
- 充電電圧は固定
- 電圧/電流/充電量-表示ディスプレイ付き
|
|
【コントローラー機能比較】
|
型式
|
制御機能
|
システム電圧
|
太陽電池入力電流
|
負荷電流
|
充電電圧
|
負荷遮断電圧
|
負荷再接続電圧
|
周囲温度範囲
|
デジタルメーター
|
自己消費電流
|
機能/
照明タイマー他
|
| PV-1212D1 |
充電・放電（同時可）
|
12V
|
12A
|
12A
|
任意設定
|
任意設定
|
任意設定
|
-20℃〜+50℃
|
標準装備 V,A,Ah
|
13mA
|
日没後自動点灯-自動消灯
|
|
DPLS-10
|
充電・放電（同時可）
|
12V
|
10A
|
10A
|
固定
|
固定
|
固定
|
-20℃〜+60℃
|
--
|
9 mA
|
日没後自動点灯-自動消灯
|
|
PV-1230D1
|
充電・放電（同時可）
|
12V
|
30A
|
30A
|
任意設定
|
任意設定
|
任意設定
|
-20℃〜+50℃
|
標準装備 V,A,Ah
|
13mA
|
日没後自動点灯-自動消灯
|
|
PV-2412D1
|
充電・放電（同時可）
|
24V
|
12A
|
12A
|
任意設定
|
任意設定
|
任意設定
|
-20℃〜+50℃
|
標準装備 V,A,Ah
|
13mA
|
日没後自動点灯-自動消灯
|
|
SS-6L
|
充電・放電（同時可）
|
12V
|
6A
|
6A
|
固定
|
固定
|
固定
|
-40℃〜+60℃
|
--
|
8〜10 mA
|
--
|
|
SS-10L
|
充電・放電（同時可）
|
12/24V・別
|
10A
|
10A
|
固定
|
固定
|
固定
|
-40℃〜+60℃
|
--
|
8〜10 mA
|
--
|
|
SS-20L
|
充電・放電（同時可）
|
12/24V・別
|
20A
|
20A
|
固定
|
固定
|
固定
|
-40℃〜+60℃
|
--
|
8〜10 mA
|
--
|
|
SL-10L
|
充電・放電（同時可）
|
12/24V・別
|
10A
|
10A
|
固定
|
固定
|
固定
|
-40℃〜+60℃
|
--
|
8〜10 mA
|
日没後自動点灯-自動消灯
|
ECO-10、
-20、
-30 |
充電・放電（同時可 |
12/24V
自動切替
|
10A
20A
30A
|
10A
20A
30A |
任意設定
|
任意設定
|
任意設定
|
-40℃〜+45℃
|
標準装備 V,A,Ah
|
〜
20 mA
|
バッテリー残量表示 |
|
PS-30M-G3
|
充電・放電（同時可）
|
12/24V
自動切替
|
30A
|
30A
|
任意設定
|
任意設定
|
任意設定
|
-40℃〜+60℃
|
標準装備 V,A
|
〜
40 mA
|
データ
PC記録可
|
|
SHS-6L
|
充電・放電（同時可
|
12V
|
6A
|
6A
|
固定
|
固定
|
固定
|
-25℃〜+50℃
|
--
|
〜8mA
|
--
|
|
SHS-10L
|
充電・放電(同時可)
|
12V
|
10A
|
10A
|
固定
|
固定
|
固定
|
-25℃〜+50℃
|
--
|
〜8mA
|
--
|
|
TRISTAR-45
|
充電 or
放電
|
12/24V
手動切替
|
45A
|
45A
|
選択可
|
選択可
|
選択可
|
-40℃〜+45℃
|
オプション
V,A,W,Ah,WH
|
〜28mA
|
データ
PC記録可
|
|
TRISTAR-60
|
充電 or
放電
|
12/24V
手動切替
|
60A
|
60A
|
選択可
|
選択可
|
選択可
|
-40℃〜+45℃
|
オプション
V,A,W,Ah,WH
|
〜28mA
|
データ
PC記録可
|
|
SS-MPPT-15L
|
充電・放電(同時可)
|
MPPT
12/24V
手動切替
|
15A
|
15A
|
選択可
|
選択可
|
選択可
|
-40℃〜+60℃
|
オプション V,A,Ah
|
〜35mA
|
データ
PC記録可
|
| TS-MPPT-45 |
充電 |
MPPT
12V/24/48V 切替 |
45A
|
- |
選択可
|
- |
- |
-40℃〜+45℃
|
オプション V,A,Ah
|
〜2.7W
|
データ
PC記録可
|
| TS-MPPT-60 |
充電 |
MPPT
12V/24/48V 切替 |
60A
|
- |
選択可
|
- |
- |
-40℃〜+45℃
|
オプション V,A,Ah
|
〜2.7W
|
データ
PC記録可
|
| PS-MPPT-25M/40M |
充電 |
MPPT
12V/24自動 |
25-40A
|
25-30A |
任意
|
任意 |
任意 |
-40℃〜+60
℃
|
標準装備
V
|
〜40mA
|
データ
PC記録可
|
|
SA-MN05
|
充電・放電(同時可)
|
12V
|
8.5A
|
8.5A
|
固定
|
固定
|
固定
|
-20℃〜60℃
|
--
|
〜1mA
|
自己消費電力最小 |
|
SA-BA10
|
充電・放電(同時可)
|
12V
|
10A
|
10A
|
固定
|
固定
|
固定
|
-20℃〜60℃
|
--
|
〜2mA
|
最軽量 |
|
SA-BA20
|
充電・放電(同時可)
|
12V
|
20A
|
20A
|
固定
|
固定
|
固定
|
-20℃〜60℃
|
--
|
〜2mA
|
最軽量 |
|
SA-BB10
|
充電・放電(同時可)
|
24V
|
10A
|
10A
|
固定
|
固定
|
固定
|
-20℃〜60℃
|
--
|
〜2mA
|
最軽量 |
|
PV-1206
|
充電
(夜間放電制御)
|
12V
|
6A
|
6A
|
固定
|
固定
|
固定
|
-40℃〜+60℃
|
--
|
N/D
|
日没後自動点灯-自動消灯
|
|
SSD-25
|
充電
(2個独立)
|
12V
|
10A
|
--
|
固定
|
- |
--
|
-40℃〜+60℃
|
標準装備 V,A,Ah
|
〜18mA
|
蓄電池2個独立充電
|
|
型式
|
制御機能
|
システム電圧
|
太陽電池入力電流
|
負荷電流
|
充電電圧
|
負荷遮断電圧
|
負荷再接続電圧
|
周囲温度範囲
|
デジタル
メーター
|
自己消費電流
|
機能/
照明タイマー他
|
|
