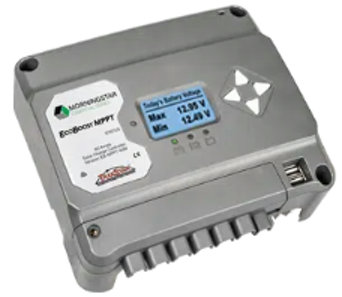

■エコブースト・MPPTコントローラー：EB-MPPT-30M
価格を抑えたMPPTコントローラーが新登場 !
使い易さとバッテリー充電に必要な機能に特化したソーラーチャージコントローラーです。
＜特 徴＞
- 自社開発の最先端MPPT充電技術を駆使し、最大97.3%の高い充電効率でバッテリーを充電します。
- 従来のPWM充電方式では、ロスが大きかったり、使用出来なかった高電圧仕様の系統連系用のソーラーパネルも、バッテリー充電用に使用出来ます。
- 朝方や薄曇で、日射強度が低い時にも真価を発揮し、最大限の電力を引き出します。
- 液晶メーターディスプレーで、充電や放電状況のモニタリングやコントローラーのカスタム設定が出来ます。
- 4段階充電方式（バルク、吸収、フロート、均等化充電）により、効率的な充電を行います。
- 負荷接続端子を装備し、直流の電気製品を接続して使用出来ます。また、モードを切替えて、ライティング制御が出来ます。
＜仕 様＞
| エコブースト 仕様 MORNINGSTAR社（米国） |
| 型番 |
EB-MPPT-30M |
| 制御機能 |
充電・放電制御 |
| 充電方式 |
MPPT方式 |
| 最大充電効率 |
97.3% |
| システム電圧（バッテリー） |
12V/24Vdc |
| 最大バッテリー充電電流 |
30A |
| ソーラー最大入力電圧 |
120Vdc |
| バッテリー電圧範囲 |
10〜35Vdc |
| 最大入力電力 12V 24V |
400W 800W |
| 電圧精度 |
0.1% ±50mV |
| 負荷定格電流 |
30A |
| 自己消費電力 |
＜40mA |
| サージ保護 |
4500W (ソーラー、バッテリー、負荷端子) |
| 充電アルゴリズム |
4段階充電 |
| 充電段階 |
バルク充電、吸収充電、フロート充電、均等化充電 |
| 温度補正 |
-5mV/ ℃ / Cell （25℃） |
| 温度補正範囲 |
-30℃〜+60℃ |
| 温度補正対象設定電圧 |
吸収充電、フロート充電、均等化充電、
バッテリー高電圧遮断 |
| 動作温度範囲 |
-40℃〜+60℃ -20℃〜+60℃
（メーターディスプレー） |
| 保存温度範囲 |
-40℃〜+80℃ -30℃〜+80℃
（メーターディスプレー） |
| 湿度 |
100% N.C（結露しないこと） |
| 最高動作高度 |
2000m |
| 保護回路 |
ソーラー：
短絡。高電圧。極性逆接続。本体高温度電流低減。
夜間のバッテリー逆電流。
負荷：
短絡。過負荷。本体高温度負荷遮断。
バッテリー：
極性逆接続。高電圧ソーラー遮断。高電圧負荷遮断。
サージ保護（ソーラー、バッテリー、負荷端子） |
| サイズ（W×L×D） |
196 × 181 × 71mm |
| 重量 |
1.4kg |

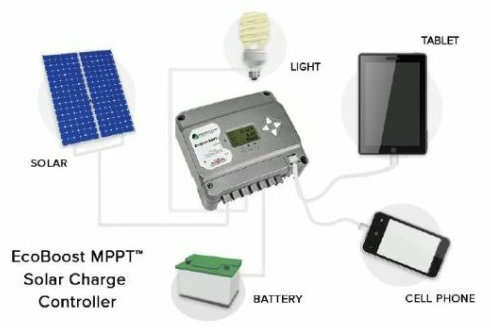

＜接続イメージ＞
＜ご購入申し込み＞
| 型 番 |
EB-MPPT-30M |
| 税込・価格 |
\63,173 |
| ご購入申込み |
|
