 充放電コントローラー

サンセーバー・デュオ:SSD-25(モーニングスター社製)

 サンセーバー・デュオは、2台のバッテリーを独立させて同時にソーラー充電制御します。



【特徴】

  • 車載、船舶装備のメイン/サブバッテリー2台を、各々アイソレートしてソーラーパネルなどにより充電するために設計開発されたコントローラーです。一般的な据え置き型ソーラー発電システムにももちろん使用できます。

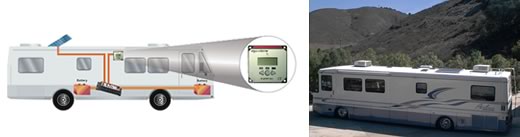

  • 本体に装備された設定スイッチ(デップスイッチ)により、充電するバッテリー1、2の適正充電電圧設定および、ソーラー発電電力の優先充電配分(バッテリー1 /90%、バッテリー2 /10%。バッテリー1 /50%、バッテリー2 /50%の2通りの設定可能)ができます。例えば、キャンピングカーなどで使う時には、エンジンバッテリーに10%、サブバッテリーに90%の配分をします。サブバッテリーが満充電になった場合には、エンジンバッテリーに発電電力がまわります。
  • 密閉、非密閉型バッテリーに対応。デップスイッチにより、バッテリー 1、2のバッテリー充電電圧を設定できます。密閉型か非密閉型かのどちらかの選択です。
  • 4段階充電方式(バルク、PWM、フロート、均等化充電)によるバッテリーへの効率的完全充電。バッテリー充電温度補正機能内蔵。
  • 保護回路:過充電、逆電流、短絡、過電流、過熱、逆接、バッテリー過電圧遮断、サージ電圧保護回路装備。
  • 充電状態やシステムエラーをLEDランプで表示、警告。
  • デジタルリモートメーター・ディスプレイを標準装備、システム状態をモニターできます。
  • PC用インターフェイス(別売。現在未設定)を使用して、PCにより充電電圧等の任意設定が可能です。

SunSaver Duo 仕様       MORNINGSTAR社(米国)

制御機能

充電制御

システム電圧

12V

最大入力電圧

30V

最大入力電流

25A

最大バッテリー電圧

15.0V

バッテリー過電圧遮断/復帰

15.5V/14.0V

充電方式

PWM 4段階充電
バルク、PWM、フロート、均等化(非密型バッテリー)

充電電圧   密閉型
       非密閉型

PWM 14.1V フロート 13.7V
PWM 14.4V フロート 13.7V 均等化 14.6V

自己消費電流

本体 6-10mA リモートメーター 7.5mA

周囲温度範囲

-40℃〜+60℃

温度補正

-30mV/℃

保護回路

短絡、逆接、夜間逆流、過入力電流、過熱、バッテリー過電圧、サージ

付属

リモートメーター

サイズ

152 x 53 x 36mm

取付穴

φ5.0mm x 4

重量

270g

デジタルリモートメーター・ディスプレー(SSD-25に付属)

SSD-25には、本体を遠隔操作できるリモートメーターが付属。リモートメーターの主な機能は次の通りです。

  • 接続されているバッテリー(1)、(2)の電圧確認。
  • ソーラー発電電力の優先充電配分の設定。
  • ソーラーパネルの充電電圧の確認。
  • ソーラーパネルのピーク電圧・電流値の確認。
  • 発電電力の積算表示。
  • 配線等システムのセルフチェック機能。
  • システムエラーチェック機能。
  • SSD-25の周囲温度表示。

リモコンメーター 仕様

自己消費電力

6mA(バックライトOFF) 15mA(バックライトON)

最低動作電圧

8V

コネクタータイプ

RJ-11 (6ピン)

付属ケーブル

10m ・6コンダクター

メーター外形サイズ

95.3 x 95.3mm

フレームケース外形サイズ

114.3 x 114.3 x 34.54mm

周囲動作温度範囲

- 20℃ 〜 +60℃

メーター重量

135g

販売価格(税込)
(本体+リモートメーター・ディスプレイ)

¥48,400
