■プロスター・MPPTコントローラー：PS-MPPT-25M/40M
【特 徴】
- システム電圧12/24V自動認識
システム電圧12/24V自動認識可能です。
充電電流25Aと40Aの２つのラインナップがあります。 - 太陽電池から最大電力を引き出すMPPT制御搭載
MPPT(Maximum Power Point Tracking)制御により、電力ロスがほとんどありません。MPPT制御は、状況に応じて変化する太陽電池の最適動作点を追従し、常に太陽電池の最大電力を得ることができます。
- 充電プログラムをカスタム設定可能
ProStar MPPT本体のDIPスイッチを利用して、充電設定を７つ選択することができます。初期設定は鉛蓄電池に設定されています。カスタム設定により充電設定を変更することで、リチウムインオン電池やニッケルカドミウム電池も利用できます。

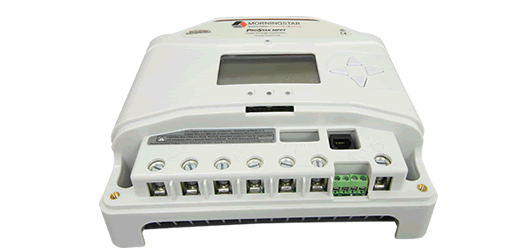

- LCDメーター搭載
本体にLCDメーターを標準搭載しています。
- 高耐候性力

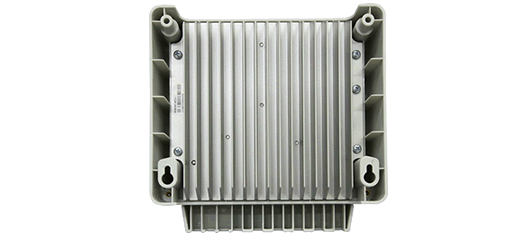

ProStar MPPTは厳しい環境から守るため、ステンレス性の留め具、アルマイト加工したアルミニウムヒートシンクを使用し、絶縁保護塗装を行っています。
【仕 様】
| 型番 |
PS-MPPT-25M |
PS-MPPT-40M |
| 制御機能 |
充電・放電制御 |
| 充電方式 |
TRAKSTAR MPPT方式（最大電力追尾方式） |
| 最大充電効率 |
97.3% |
| システム電圧（バッテリー） |
12V/24Vdc |
| 最大バッテリー充電電流 |
25A |
40A |
| 最大負荷電流 |
25A |
30A |
| 最大入力電圧 |
120VDC |
| バッテリー電圧範囲 |
10 - 35VDC |
定格最大入力電力
バッテリー電圧
12V
24V |
350W
700W |
550W
1100W |
| バッテリー低電圧負荷遮断・復帰電圧 |
11.4V / 12.6V 、22.8V / 25.2V |
| 電圧精度 |
0.1% ± 50mV |
| 自己消費電力 |
＜40mA |
| サージ保護 |
4500W (ソーラー、バッテリー、負荷端子) |
| 充電アルゴリズム |
4段階充電 |
| 充電段階 |
バルク充電、吸収充電、
フロート充電、均等化充電 |
| 温度補正 |
-5mV/ ℃ / Cell （25℃） |
| 温度補正範囲 |
-30℃ 〜 +80℃ |
| 温度補正対象設定電圧 |
吸収充電、フロート充電、
均等化充電、高電圧遮断 |
| 動作周囲温度範囲 |
-40℃〜+45℃（45℃を超えると低減）
-20℃〜+70℃（デジタルメーター） |
| 保存温度範囲 |
40℃〜+80℃
-30℃〜+80℃（デジタルメーター） |
| 湿度 |
100% N.C. |
| 保護回路 |
ソーラー：過負荷。短絡。高電圧。極性逆接続。本体高温度電流低減。夜間のバッテリー逆電流。
負荷：過負荷。短絡。極性逆接続。本体高温度負荷遮断。
バッテリー：極性逆接続。
サージ保護（ソーラー、バッテリー、負荷端子） |
| LED表示ランプ |
バッテリー充電状況、充電段階、エラー表示等 |
| サイズ（W×L×D） |
200 × 194 × 70mm |
| 重量 |
1.4kg |
| 税込・価格 |
PS-MPPT-25M
119,240円 |
PS-MPPT-40M
151,800円 |
| ご購入申込み |
|
商品欠品中
|
