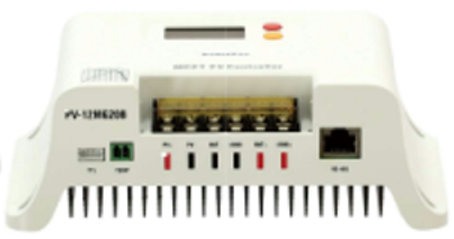

MPPT方式ソーラー ・ コントローラー 20A
（太陽電池充放電制御器） PV-12MG20B
■未来舎製 PV-12MG20Bの特徴
- MPPT を採用
ソーラーパネルの最大電力点をリアルタイムで正確に追従し、
最大エネルギーを得ることができます
- 定格充電電流 20A
- 12V/24V 自動検出
- 高電圧/広範囲のソーラーパネルに対応
パネル動作電圧 17V/32V～55V
パネル最大開放電圧 60V
- ３種類の鉛とリチウムイオンバッテリーに対応
－鉛（ 密閉 / 開放 / ゲル ）
－リン酸鉄リチウムイオン
- 鉛/リチウムイオンそれぞれユーザー設定可能
- 最大充電電流を変更可能
- 満充電設定条件を変更可能
- オプションの温度センサー(TEMP-500)で鉛バッテリーの高温 / 低温保護
- 各種保護機能
逆接続 / 過電圧 / 過電流 / 過負荷 / 過温度 / 短絡
- 通信制御に対応
- 放熱効果の非常に高いアルミ放熱板装備
- Bluetooth通信に対応
モバイルアプリを通じて製品の動作状態 / リアルタイムデータ /
障害状態を表示できます
【機器仕様】
| 型名 |
PV-12MG20B |
| PV充電制御 |
MPPT |
| 使用電池電圧 |
12V / 24V
※以下 12Vの値 / 24Vの値 と記載します |
| 待機電流 |
10ｍA 以下 |
| PVパネル最大電力 |
260W / 520W |
| PVパネル電圧 |
最大 55V 復帰 50V |
| PVパネル最大開放電圧 |
60V |
| MPPT動作電圧 |
（充電電圧 +2V） ～ 45V |
| MPPT効率 |
>99% |
| 充電変換効率 |
85% ～ 98％ |
| 定格負荷電流 |
20A |
| 負荷動作モード |
常時動作、夜間動作、検査用
夜間動作は、遅延、時間制限可能 |
| 最大太陽電池開放電圧 |
60V |
| 定格充電電流 |
20A |
| 動作温度 |
-35℃ ～ 65℃ |
| 冷却モード |
自然冷却 |
| 寸法 (W x H x D) |

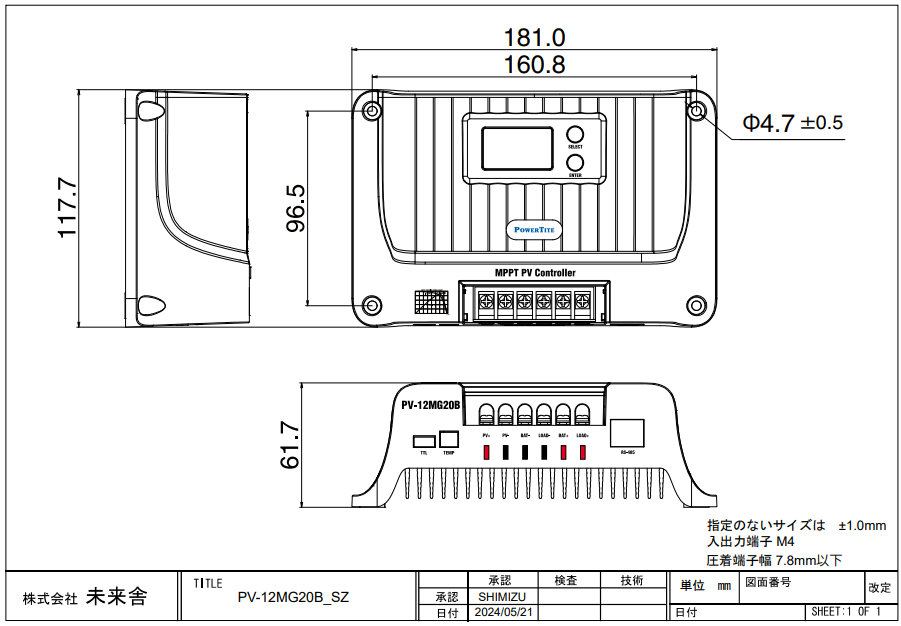

181.0 × 61.7× 117.7 mm 外形図 |
| 重量 (約) |
0.65㎏ |
| 防水規格 |
IP32 |
| Bluetooth通信 |
内蔵 |
| バッテリーの動作電圧範囲 |
8.0V ～ 32.0V |
| バッテリーの種類 |
鉛バッテリー |
リチウムバッテリー |
| バッテリータイプ |
密閉 |
開放（液浸） |
ゲル |
ユーザー設定 |
リン酸鉄 |
ユーザー設定 |
| ブースト電圧 |
14.4V/
28.8V |
14.6V/
29.2V |
14.2V/
28.4V |
9V～17V/
18V～34V |
14.4V/
28.8V |
9V～17V/
18V～34V |
| フロート電圧 |
13.8V / 27.6V |
9V～17V/
18V～34V |
- |
| 価格（税込） |
17,600円 |
| ご購入申込み |
|
注：規格、仕様は予告なく変更することがあります
《オプション》

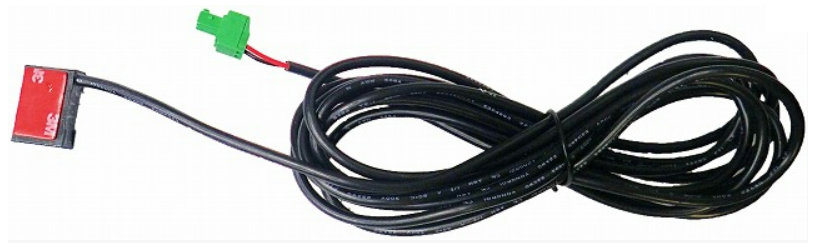

TEMP-500 温度センサー
 |
【特徴】
- 電池温度が変化すると充電電圧を補正
- バッテリーの温度に合わせて補正した充電電圧で充電
- バッテリーが指定温度を超えた際に高温保護機能が働き、負荷出力、充電動作をそれぞれ停止
- バッテリーが指定温度を下回った際に低温保護機能が働き、負荷出力、充電動作をそれぞれ停止
※TEMP-500は鉛電池の場合に使用し、
リチウム電池はBMSが制御しているので
通常は不要です |
| 型名 |
TEMP-500 |
| 対応機種 |
PV-12Mシリーズ
・PV-12MG10
・PV-12MG20B
・PV-12MG30B
・PV-12M40A |
| 付属ケーブル長 |
約2.9ｍ |
| 価格（税込） |
3,718円 |
| ご購入申込み |
|
|
|
