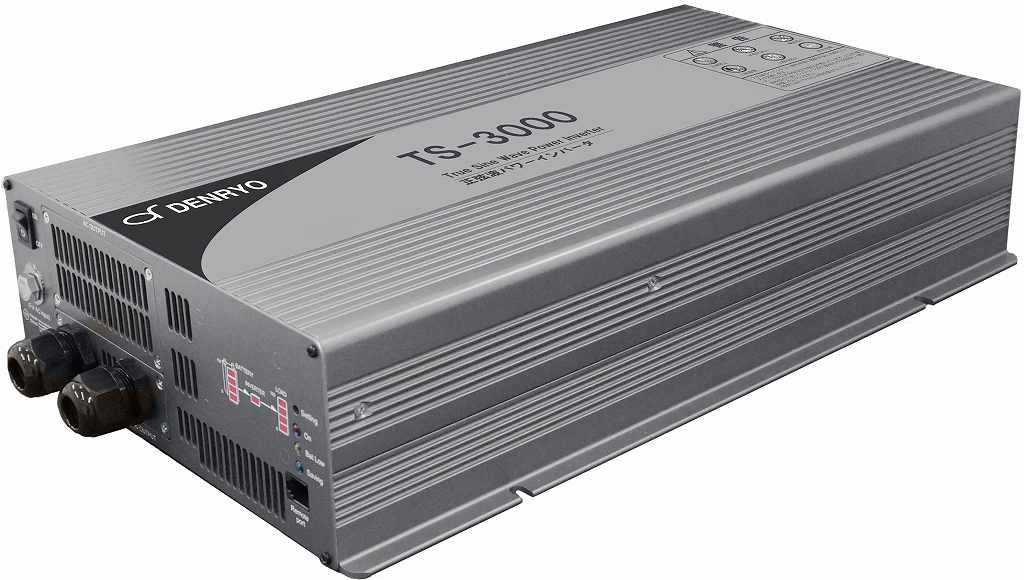

■正弦波インバーターTSシリーズ （TS-3000：3000W）
|
|
|
【特徴】
|
- 6000Ｗの高いサージ電力
- 正弦波出力(歪率3%以下)
- 交流出力のハードワイヤ接続
- 出力電圧・周波数スイッチ切換可
- 広い動作温度範囲
- 負荷連動ファン
- 先進のマイコン制御
- パワーセーブモード機能で低負荷時の節電可能
- 入力高電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護
- オプションのモニタリングソフトと多機能表示リモートコントローラ
|
|
【仕様】

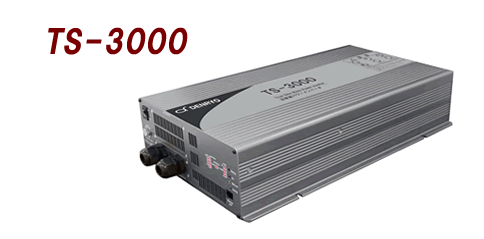

■ＴS-3000
| 型式 |
TS-3000-112G |
TS-3000-124G |
TS-3000-148G |
| 連続出力※1 |
3000W |
| 最大出力 |
3450W：3分間／4500W：10秒／6000W：30サイクル |
| サージ電力 |
6000W |
| 定格入力電圧 |
12Vdc |
24Vdc |
48Vdc |
| 定格出力電圧 |
100（初期値）／110／115／120Vac（切換可） |
| 周波数 |
60±0.1Hz（初期値）50／60Hz（切換可） |
| 出力波形※2 |
正弦波(歪率3%以下) |
| 効率(平均値)※3 |
88% |
90% |
91% |
| 無負荷時待機電力(平均値） |
≦10W(パワーセーブモード) |
| OFFモード消費電流 |
≦1mA |
| 入力電圧範囲※1、4 |
10.5〜15Vdc |
21〜30Vdc |
42〜60Vdc |
| 保護回路 |
入力高電圧、入力低電圧、過温度、過負荷、
回路短絡、逆接続(ヒューズ)、ACブレーカー |
| サーキットブレーカー |
15A |
| 絶縁抵抗 |
DC入力-AC出力：100MΩ/500Vdc/25℃/70%RH
AC出力-シャーシグラウンド：100MΩ/500Vdc/25℃/70% RH |
| 安全規格 |
UL458準拠 |
| EMC規格 |
FCC Class A |
| 耐振 |
10〜500Hz、3G 10min./ 1cycle、60分 XYZ各方向 |
| 耐圧 |
DC入力-AC出力：3.0kVac
AC出力-シャーシグラウンド：1.5kVac |
| 動作温度範囲※1 |
0〜+40℃（定格負荷）、+60℃（50％負荷） |
| 保存温度、湿度範囲 |
-30℃〜+70℃、10〜95％RH |
| 冷却 |
温度連動ファン |
| 寸法 |
466.8×283.5×100mm (L×W×H) (外形図-PDF) |
| 重量 |
12.9kg |
| 価格(税込) |
173,800円 |
| ご購入申込み |
TS-3000-112G
（12V入力）
|
TS-3000-124G
（24V入力）
|
TS-3000-148G
（48V入力）
|

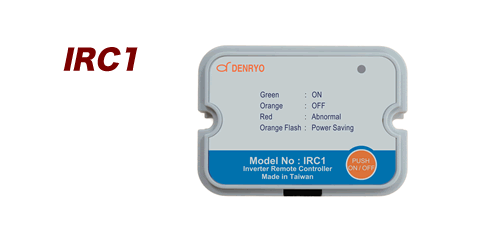

■オプションA： IRC1
TS、TNシリーズインバーター用リモコン
製品説明
IRC1はTS-1500/3000とTN-1500/3000用の簡易型リモートコントローラです。内蔵しているON/OFFボタンを利用して、インバータやパワーセーブモードのON/OFFをリモート制御できます。コントローラのパネルではインバータの動作状態やエラーなどを表示します。
主な特徴
- 二通りの取付方法(平面またはシステムパネル)
- ON/OFFボタンによるON/OFF制御、パワーセーブモード設定
- LED表示：リモートON/OFF、パワーセーブモード、エラー
- 3メートル通信ケーブル付き
- インバータより電力供給
- FCC、CE適合
■オプションB ：IRC2
TSシリーズインバーター用リモコン
製品説明
IRC2はTS-1500/3000用のリモートコントローラです。内蔵しているON/OFFボタンを利用して、インバータやパワーセーブモードのON/OFFをリモート制御できます。IRC1の制御と状態表示機能に加え、太陽電池充電、商用入力充電、バイパスモード、インバータモードなどの動作状態を表示します。IRC3を使用することで完全にTN-1500/3000の動作状態を把握することができます。
主な特徴
- 二通りの取付方法(平面またはシステムパネル)
- ON/OFFボタンによるON/OFF制御、パワーセーブモード設定
- デジタルメーター表示 : バッテリー電圧レベル、出力負荷レベル、動作状態
- LED表示：リモートON/OFF、パワーセーブモード、エラー
- 3メートル通信ケーブル付き
- インバータより電力供給
- FCC、CE適合
| 型 式 |
IRC1
|
IRC2
|
| デジタルメーター表示 |
---
|
バッテリー電圧/出力負荷レベル、動作状態
|
| LED表示 |
リモートON(緑)、OFF(オレンジ)、エラー(赤)、
パワーセーブモード(オレンジ点滅)
|
リモートON(緑)、OFF(オレンジ)、エラー(赤)、
パワーセーブモード(オレンジ点滅)
|
| リモートON/OFF制御 |
インバータON/OFF
|
インバータON/OFF
|
| パワーセーブモード制御 |
パワーセーブモードON/OFF
|
パワーセーブモードON/OFF
|
| 適合機種 |
TS-1500/3000、TN-1500/3000
|
TS-1500/3000
|
| 動作温度/湿度 |
-20〜＋50℃/20〜90%RH(結露なきこと)
|
-20〜＋50℃/20〜90%RH(結露なきこと)
|
| 保存温度/湿度 |
-40〜＋85℃/10〜95%RH
|
-40〜＋85℃/10〜95%RH
|
| 耐振 |
10〜500z、2G10min.1cycle、60分 XYZ 各方向
|
10〜500z、2G10min.1cycle、60分 XYZ 各方向
|
| EMC
エミッション |
EN55022 class A,EN61000-3-2,3,
FCC PART 15class A
|
EN55022 class A,EN61000-3-2,3,
FCC PART 15class A
|
| EMC
イミュニティ |
EN61000-4-2,3,4,6,8
|
EN61000-4-2,3,4,6,8
|
| 寸法 |
|
|
| 重量 |
26g
|
26g
|
| 価格(税込) |
6,050円
|
7,139円
|
| ご購入申込み |
|
|
