オール・イン・ワンインバーター (TN-1500:1500W TN-3000:3000W)

  正弦波インバーター・太陽電池充電コントローラー・100V充電機器・停電時転換負荷

  必要な機能を1つまとめた、革新的なインバーターです!!

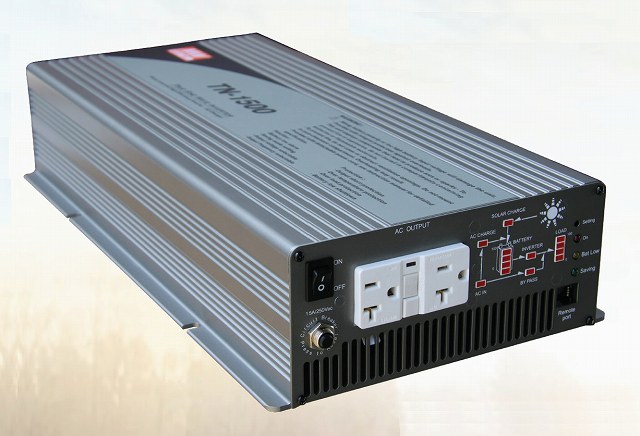

 TN-1500(1000W) >> クリックで拡大

【特徴】

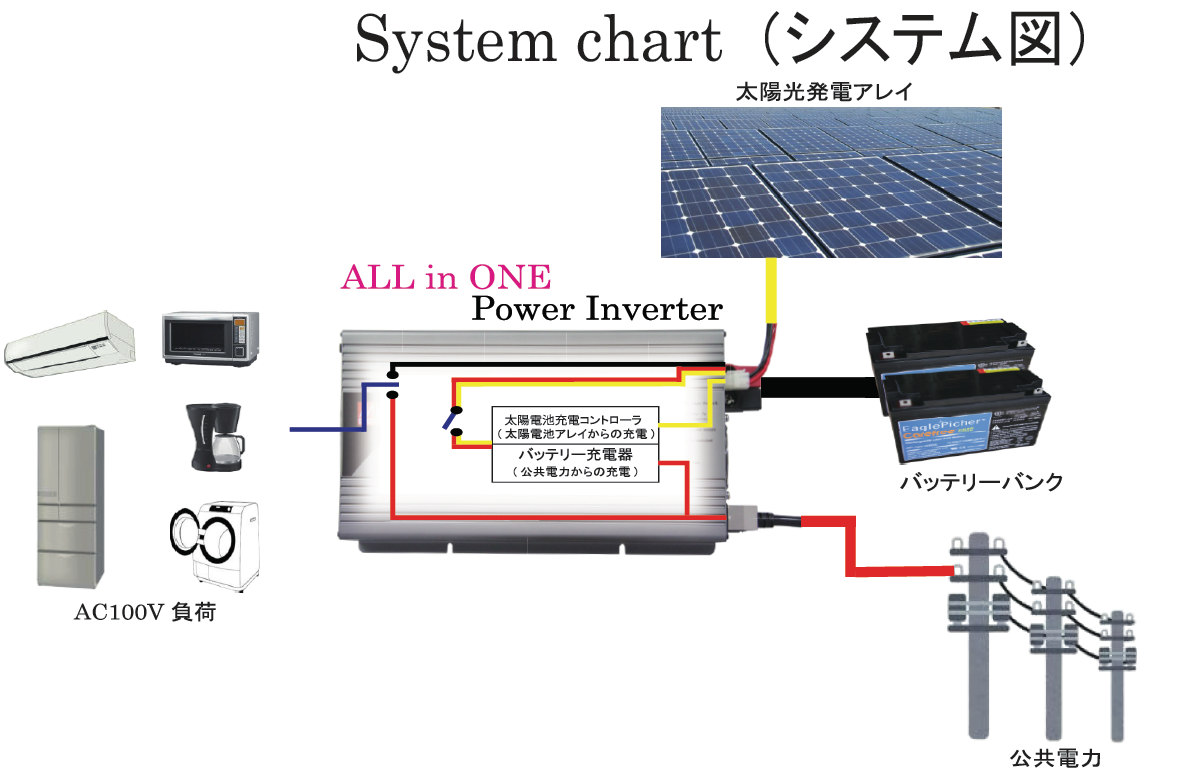

  • 正弦波インバーター、太陽電池充電コントローラー、バッテリー充電器機能を一つに集約・オールインワン
  • 正弦波(サイン波)出力
    マイクロプロセッサ制御にて歪みの少ない正弦波を出力します。歪率:3%以下
    テレビやラジオなどのノイズに敏感な機器でも問題なく使えます。
  • 太陽電池充電コントローラー内蔵
    30Aまでの入力可能
  • AC充電器内蔵
    DC1.5A〜25Aまでの充電電流にてバッテリー充電
  • 商用電力自動切替え機能を搭載
    商用100V電源が接続されていて、不意の停電が起こった際には、バッテリー・インバーター系統に自動的に切り替えます。
  • 作動状態をLED表示
    システムの状態(動作状態・バッテリー電圧レベル・出力負荷レベル)をフロントパネルのLEDで表示可能
    入力電圧レベルを前面パネルの「入力」LEDの変化によって表示し、出力レベルは「負荷」LEDの変化で表示します。
  • マイコン制御
    動作は、マイコン制御で正確に働きます。



【仕様】

TNシリーズ

型式 TN-1500  TN-3000
出力側 連続出力 1500W  3000W
瞬時出力(30cycles) 3000W  6000W
最大出力(10sec) 1875W  4500W
最大出力(180sec) 1725W  3450W
定格出力電圧 出荷時:AC100V (AC110V / AC115V / AC120V 切替可能)
出力電圧変動値 ±3.0% (入力側DC13.0V / DC26.0V で定格出力値)
出力周波数 出荷時:60±0.1Hz (50±0.1Hz/60±0.1Hz 切替可能)
出力波形 正弦波 (歪率:3.0%以下)
フロントパネルのインジケーター 動作状態、バッテリー電圧レベル、出力負荷レベル、節電モード、異常
商用電力切換 インバータ ⇔ バイパス
切換時間 10ms
セーブモード 5W以下の負荷はスタンバイモードに移行
出力コンセントタイプ GFCI (漏電ブレーカー付 125V-15A 2口)  GFCI(漏電ブレーカー付 125V-15A 2口)と入出力端子
入力側 定格入力電圧 DC12V / DC24V
入力電圧範囲 DC10.5〜15.0V / DC21.0〜30.0V
入力電圧の変動値 DC12V:±4.0% / DC24V:±4.0%
入力側電流 DC12V:150A / DC24V:75A DC12V:300A / DC24V:150A
無負荷時省電力モード ≦18W(省電力モード)  ≦10W(省電力モード)
電源OFF時 ≦1mA
効率 DC12V:87.0% / DC24V:89.0% DC12V:88.0% / DC24V:90.0%
(測定条件:定格連続出力時で25℃での値)
入力側保護 ヒューズ DC12V:40A×5 / DC24V:30A×3 DC12V:40A×12
入力低電圧警報 DC12V:11.3±4.0% DC24V:22.5±4.0%
入力低電圧遮断 DC12V:10.5±4.0% DC24V:21.0±4.0%
入力側逆接続 内部ヒューズ
出力保護 過温度 DC12V:82℃±5℃ / DC24V:82℃±5℃ DC12V:90℃±5℃ / DC24V:85℃±5℃
過負荷 180秒間:負荷容量の105-115%、10秒間:負荷容量の115-150%
AC出力ブレーカー 20A  40A
AC入力ブレーカー ---  15A
機能 リモートコントローラ IRC3
環境 動作温度範囲 全負荷時:0〜40℃ / 50%負荷時:-10〜60℃
動作湿度範囲 20%〜90% RH(結露しないこと)
保存温度範囲(湿度) -30〜+70℃
保存温度湿度 10%〜95% RH(結露しないこと)
冷却 熱検知FAN稼働式(吹出し式)
AC充電器 充電電流 DC12V:5.5A / DC24V:2.7A DC12V:25A / DC24V:12A
充電停止電圧 DC12V:14.3V / DC24V:28.5V DC12V:14.3V / DC24V:28.5V
充電開始電圧 DC12V:11.0V / DC24V:22.0V / DC48V:44.0V
最適バッテリー容量 DC12V:120〜400Ah
DC24V:60〜200Ah
DC12V:400Ah以上
DC24V:200Ah以上
太陽光発電充電コントローラ 充電電流 30A Max
開放電圧(Max) DC12V:25.0V / DC24V:45.0V
電圧範囲 DC12V:15-25.0V / DC24V:30-45.0V
充電電圧 DC12V:14.3V±0.4% / DC24V:28.5V±0.4%
充電停止電圧 DC12V:14.3V / DC24V:28.5V
充電開始電圧 DC12V:13.3V / DC24V:26.5V
その他 制御回路 RJ11 -RS232(オプション)
外形 L:420×W:220×H:88(mm)  L:466.8×W:283.5×H:100(mm)
重量 6.85(Kg)  12.9(Kg)
税込・価格
\130,460
 \245,740
ご購入申込み TN-1500-112A
12V入力
販売終了
TN-1500-124A
24V入力
販売終了
 TN-3000-112G
12V入力
販売終了
 TN-3000-124G
24V入力



オプションA: IRC1

  TS、TNシリーズインバーター用リモコン

irc1


製品説明

 IRC1はTS-1500/3000とTN-1500/3000用の簡易型リモートコントローラです。内蔵しているON/OFFボタンを利用して、インバータやパワーセーブモードのON/OFFをリモート制御できます。コントローラのパネルではインバータの動作状態やエラーなどを表示します。

主な特徴

  • 二通りの取付方法(平面またはシステムパネル)
  • ON/OFFボタンによるON/OFF制御、パワーセーブモード設定
  • LED表示:リモートON/OFF、パワーセーブモード、エラー
  • 3メートル通信ケーブル付き
  • インバータより電力供給
  • FCC、CE適合

irc1





 <仕様>
型 式
IRC1
IRC3
デジタルメーター表示
---
バッテリー電圧/出力負荷レベル、動作状態
LED表示
リモートON(緑)、OFF(オレンジ)、エラー(赤)、
パワーセーブモード(オレンジ点滅)
リモートON(緑)、OFF(オレンジ)、エラー(赤)、
パワーセーブモード(オレンジ点滅)
リモートON/OFF制御
インバータON/OFF
インバータON/OFF
パワーセーブモード制御
パワーセーブモードON/OFF
パワーセーブモードON/OFF
適合機種
TS-1500/3000TN-1500/3000
TN-1500/3000
動作温度/湿度
-20〜+50℃/20〜90%RH(結露なきこと)
-20〜+50℃/20〜90%RH(結露なきこと)
保存温度/湿度
-40〜+85℃/10〜95%RH
-40〜+85℃/10〜95%RH
耐振
10〜500z、2G10min.1cycle、60分 XYZ 各方向
10〜500z、2G10min.1cycle、60分 XYZ 各方向
EMC エミッション
EN55022 class A,EN61000-3-2,3,
FCC PART 15class A
EN55022 class A,EN61000-3-2,3,
FCC PART 15class A
EMC イミュニティ
EN61000-4-2,3,4,6,8
EN61000-4-2,3,4,6,8
寸法
75×21×55(mm)
75×21×55(mm)
重量
26g
26g
標準価格(税込)
6,050円
---
ご購入申込み


販売終了

C正弦波イ ンバータリモートコントローラ
