■DC-AC正弦波インバーター DIAsineシリーズ　（GD300NA：300VA）　　

【特徴】

世界最小ファンレス正弦波パワーインバーター 同出力クラスでは，世界最小の重量1.0kg，体積1.5Lを実現しました。製品高さ44mm (1U)の薄型設計です。 軽量小型のため運びやすく，モバイル用途に適しています。 内部回路による入力逆極性接続保護 弊社独自の入力逆接続極性保護回路※を内蔵しており，バッテリーを逆接続しても，従来製品のように破損することがありません。また，警告LEDにより逆接続がすぐに確認できます。 ※国内，国際特許出願済みです。 ファンレスによる静音動作 高効率回路により，DC−AC変換効率を高めて※熱損失を抑えることで，ファンレス構造を実現しました。ファンを内蔵せず，自然対流により放熱を行うため，ファンの動作音がしません。 ※国内，国際特許出願済みです。 広い入力電圧範囲 入力電圧範囲を広く設定しており，様々な用途でご利用いただけます。上限値が従来機種より高くなったため，バッテリーを充電しながらインバータを使用することができます。 広い動作温度範囲 動作温度範囲は-20〜60℃の広い範囲です。 ※自動的に出力が停止するわけではありません。40℃を超える環境下では，各モデルのディレーティングカーブにそって負荷を使用してください。 正弦波出力・高効率 出力波形は商用電源と同じ正弦波で，歪率は3%未満です。高効率回路，スイッチング制御により定格負荷時の効率は90％を達成しました。無駄なエネルギー消費をせずに，システムの安定稼働に寄与します。 出力電圧・周波数を設定可能 出力電圧100/110/115/120Vacと周波数50/60Hzをボタンで容易に変更できます。電圧，周波数が異なる地域，電化製品でもご利用いただけます。 リモートコネクタ搭載 遠隔で本体電源のON/OFF操作ができるリモートコネクタを搭載しています。外部信号により操作ができるため，システムへの組み込みに適しています。 わかりやすいLED表示 ３つのLED６色で設定と動作状態，エラー内容を表示します。運転状況が一目瞭然です。 豊富な保護回路 入力電圧警告、遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度6000Ｗの高いサージ電力

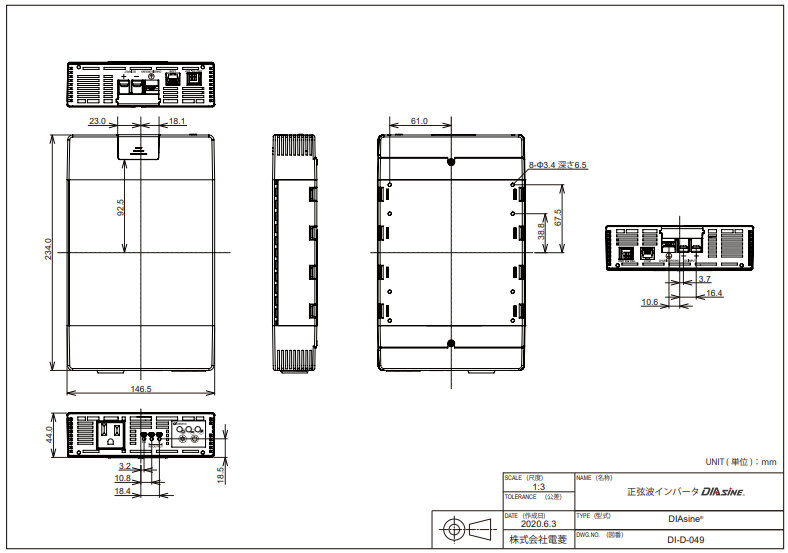

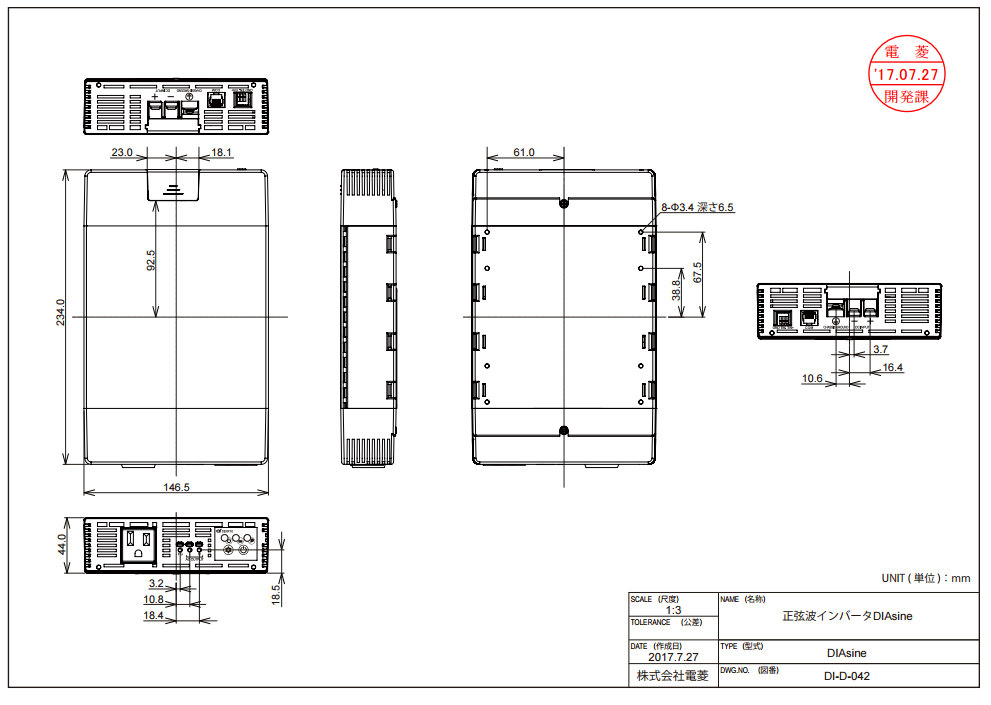

【仕様】 型式 GD300NA-112 GD300NA-124 GD300NA-148 定格出力電力 300VA 最大出力電力(3分) 360VA サージ電力(3秒) 420VA 定格入力電圧 12Vdc 24Vdc 48Vdc 出力電圧(切換可) 100(初期値)/110/115/120Vac 周波数(切換可) 50±0.1Hz(初期値)50/60Hz 出力波形 正弦波(歪率3%未満) 効率(定格負荷) 89% 90% 低消費動作モード 無負荷時電流※1 0.6A 0.2A 0.1A 標準動作モード 無負荷時電流※1 0.7A 0.3A 0.2A スタンバイ 消費電流※1 7mA 7mA 4mA スリープ 消費電流※1 1mA 3mA 2mA 入力電圧範囲※2 10.5〜19.5Vdc 21〜39Vdc 42〜78Vdc 保護回路 入力低電圧、入力過電圧、入力逆極性接続、出力過負荷、出力短絡、 出力電圧異常、過温度 安全規格 EN62368-1 EMC規格 イミュニティ EN55024、エミッション EN55032 耐圧 バッテリー入力 - AC出力：3.0kVac AC出力 - シャーシグラウンド：1.5kVac バッテリー入力 - シャーシグラウンド：1.5kVac 絶縁抵抗 >1000MΩ/500Vdc/25℃/70%RH 耐振 10〜500Hz、3G 10min./ 1cycle、60分 XYZ各方向 動作温度範囲 -20〜+40℃(定格負荷)、+60℃(70%負荷) 動作湿度範囲 20〜90%RH(結露なきこと) 保存温度/湿度範囲 -30〜+70℃/10〜95%RH(結露無きこと) 冷却 自然対流 出力端子 寸法(L×W×H) 234.0×146.5×44.0mm　外形図 重量 0.9kg 価格 (税込) 37,840円 37,840円 37,840円 ご購入申込み GD300NA-112 （12V入力） GD300NA-124 （24V入力） GD300NA-148 （48V入力） 　◆仕様及び外観は、改良のため予告無く変更することがあります 　◆記載無きものは、定格入力電圧値、負荷300VA(力率=1.0)、外気25℃、工場初期設定値にて測定 　※1 平均値です 　※2 電圧値の誤差範囲 入力電圧12Vモデル：±0.5V、24Vモデル：±1V、48Vモデル：±2V 　 Top　>>　インバーター・リスト　>>　DIAsineシリーズ・インバーター　GD300 【お問い合わせ先】 安川商事株式会社 〒３５０−０２２５　埼玉県坂戸市日の出町６−１５ Ｔｅｌ．０４９−２８１−１５５１　　 Ｆａｘ．０４９−２８１−１５５２ 　メールでのお問い合わせは、こちらへ　＝＞　お問い合わせ
