■PC用発電モニター（型式：M-PF230）・・・パソコン用発電モニターシステム
風力発電および太陽光発電による発電量（w）、電圧・電流、発電容量（Wh）をパソコン（PC）に表示・記録する発電モニター（充電コントローラー+ソフト）です。
風力発電機、太陽電池用充放電コントローラーと専用ソフトウェアのセットです。
発電量（Ｗ）、電圧（V）、電流（I）、発電容量（Wh）、エコ貢献量（CO2換算・石油換算・森林面積換算）をパソコン（PC）画面で確認できるとともに時系列で記録します。データは、専用ソフトのグラフ・チャートで表示するとともに、エクセル等でデータ加工可能です。
|
●システム図
|
|
【特 徴】
- ソーラーおよび風力発電機の発電電圧・充電電力、バッテリー電圧と充放電電力モニタ機能
- 発電電圧と充電電流の組合わせでのモニタも可能
- モニタデータをファイルに自動保存する機能付き
- ２４時間レーダーチャート
- 発電状況を拡大表示する２次元グラフ
- １日ごとの発電電力を表に記録可能
- エコ貢献量（CO2換算-kg・石油換算-リットル・森林面積換算-m2）表示・記録可能
- テキストファイルに出力可能、エクセル等でデータ加工できます
- Microsoft Windows 98/Me/NT/2000/XP 対応
【用 途】
- 学校や科学館でのエコ学習用
- 公園、官公庁舎など公共施設のでエコ発電啓蒙用
- エコ発電個人ユーザーの発電データ観測用
- エコ発電設備の評価用
|
|

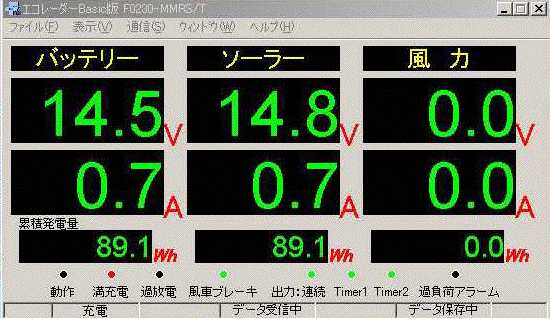

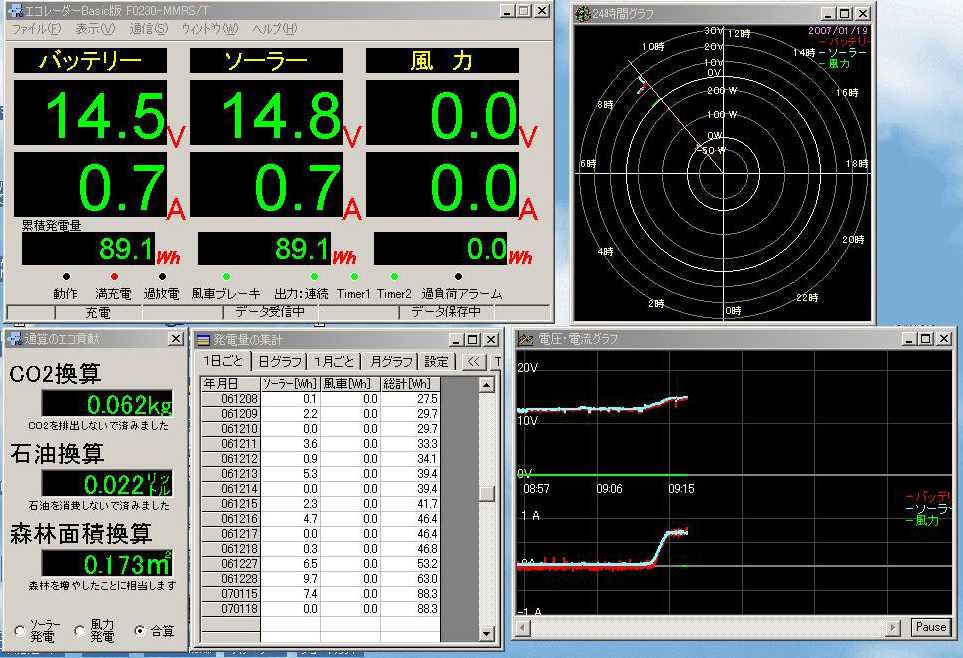

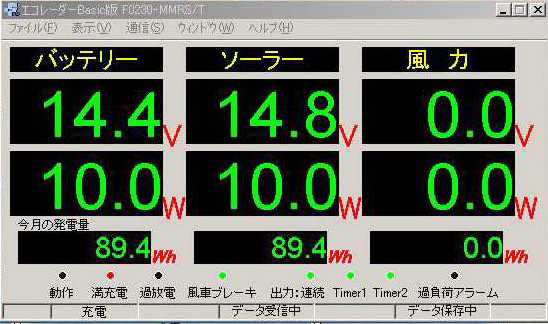

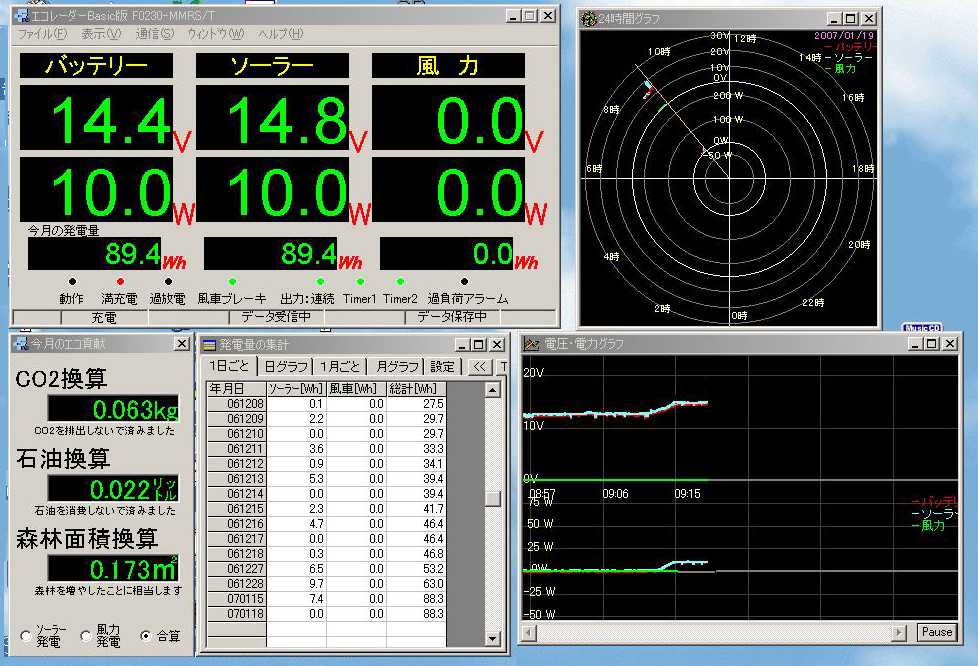

・パソコン表示画面の例（全体画像）： サンプル-1、 サンプル２
|
|
・発電電圧（V）・電流(A)
|
・発電電圧（V）・電力（W）
|
|

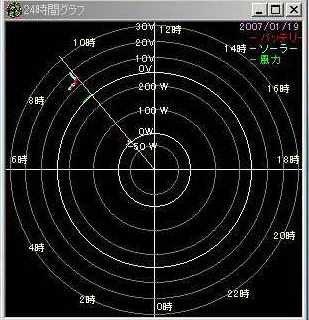

・24Hレーダーチャート（電圧-V、発電-W）
|

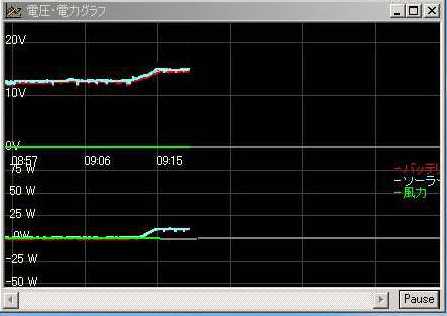

・時系列（電圧-V、発電-W）
|
|

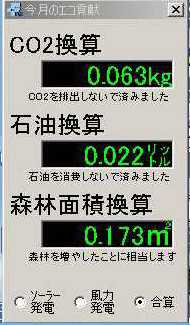

・エコ貢献（CO2換算・石油換算・森林換算）
|

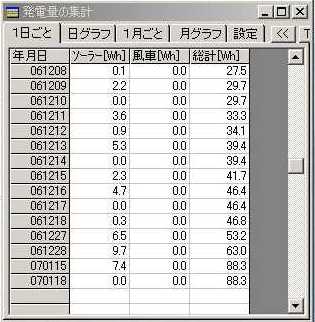

・集計表（発電量Wh）
|
|
|
|
●商品仕様
|
型 式
|
M-PF230-12
|
M-PF230-24
|
|
コントローラー部分
|
|
制御機能
|
充電・放電（同時稼働）
|
|
システム電圧
|
12VDC
|
24VDC
|
|
太陽電池系
|
|
|
・入力電圧範囲
|
0〜30V
|
0〜44V
|
|
・入力電流範囲
|
0〜15A
|
0〜15A
|
|
・最大入力電力
|
150W
|
300W
|
|
風力発電機系
|
|
|
・入力電圧範囲
|
0〜35V
|
0〜35V
|
|
・定格入力電流
|
0〜10A
|
0〜10A
|
|
・最大入力電力
|
150W
|
200W
|
|
・自動ブレーキ開始
|
18Vまたは設定電流値
|
35Vまたは設定電流値
|
|
出力（負荷）回路系：３系統
|
|
|
・連続出力系回路電流
|
0〜10A
|
0〜10A
|
|
・タイマー1回路電流（注1）
|
0〜10A
|
0〜10A
|
|
・タイマー2回路電流（注1）
|
0〜10A
|
0〜10A
|
|
合計出力回路電流
|
0〜20A
|
0〜20A
|
|
（注1）タイマー回路出力：日没後1〜15時間までON（日照検出で設定時間内でもOFF）。
または昼夜関係なく連続出力も可能。
|
|
人体感知センサー回路系
|
１回路（5Vの電源供給可能。200mA最大）
センサー反応時5分間ON
タイマー出力回路1.2.と連係して出力を制御
|
|
負荷遮断電圧（固定）
|
11.5V
|
23V
|
|
負荷再接続電圧（固定）
|
12.5V
|
25V
|
|
周囲温度範囲
|
-10℃〜+55℃
|
|
自己消費電力
|
0.5Ｗ
|
|
温度補正
|
-28mV/℃
|
|
充放電電力表示器
|
0〜199.9W
|
|
通信ポート
|
RS-232C
|
|
寸法（mm）
|
120×250×50
|
|
重量
|
1.1kg
|
|
接続図
|
機器間接続図
|
|
パソコン・ソフト（エコレーダー）部分
|
|
表示項目
|
電圧（V）・電流（A）・電力（W）・発電量（Ah）、集計表、エコ貢献量：CO2換算（kg）・石油換算（リットル）・森林換算面積（m2）
|
|
グラフ表示
|
時系列（電圧・電流・電力）グラフ、24時間レーダーチャート
|
|
コントローラ状況表示項目
|
充電回路動作、満充電表示、過放電、風車ブレーキ、コントローラー出力端子状況、過負荷アラーム
|
|
税込・価格
|
\258,500
|
\270,600
|
|
ご購入申込み
|
●M-PF230-12V
|
●M-PF230-24V
|
（注）エコレーダーソフトは、付属のコントローラーでのみ機能しますので、他のコントローラーとは併用出来ません。
■オプション
・発電量モニター（直流電力・積算電力計）：M-DC
|
=> クリックで拡大
|

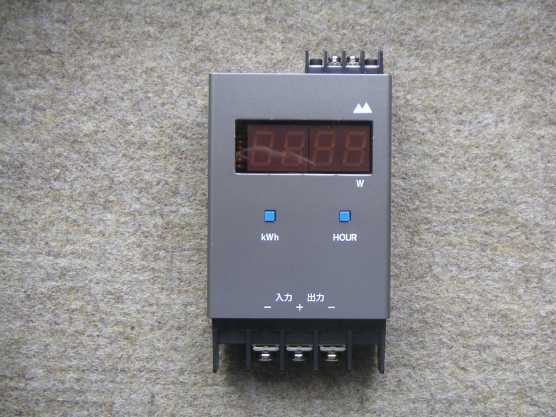

風力発電および太陽光発電による現在発電量（w）を表示し、かつ、スイッチ切替で、１分〜１年間のトータルの発電量（Wh）を記憶・表示する優れた積算電力計です。
【特徴】
- 入力電圧がDC12V〜300Vと幅広く対応（切替なし）
- レンジ切替なしで、１Ｗ〜９９９９Ｗまで対応
- 積算電力と積算時間を記憶
- 軽量かつコンパクト
- 測定個所を変えれば、出力電力測定も可能
|
●商品仕様・価格
|
品 名
|
発電量モニター
|
|
機 種
|
M-DC
|
|
入力電圧
|
DC10V〜DC300V
|
|
電 流
|
最大30A
|
|
方 式
|
積分乗算方式
|
|
電力表示
|
1W〜9999W
|
|
確 度
|
±1％（+3Wは自己消費）
|
|
積算電力
|
0.001KWh〜9999KWh
|
|
積算時間
|
1分〜9999時間（小数点自動切換）
|
|
記 憶
|
積算電力および積算時間
|
|
本体消費電力
|
2W
|
|
寸 法
|
75×100×30（mm）
|
|
重 量
|
300g
|
|
税込・価格
|
70,400円
|
|
ご購入申込み
|
M-DC
|
Top >> 発電量・測定器リスト >> PC用発電モニター
|
