■KY-REC ソーラー計測くん（M-DC・データロガーセット）
・・・太陽光（風力）発電量を”見える化する”計測システム！
直流機器の電力消費量（放電量）の計測も可能です。
M-DCアナログ端子付き |
＋ |
 データロガー |
＋ |
解析ソフト |
太陽光・風力発電による発電量（W）、発電容量（Wh）をデータロガーに記録するとともに、パソコンに表示・記録する装置です。
発電量モニター（アナログ端子付き）とデーターロガー・ソフトウェアのセットです。発電量（Ｗ）をデータロガーに蓄積し、パソコンからデータを吸い上げます。
データは、添付の専用ソフトで処理され、テキストデータとして出力可能ですので、お手持ちのExcel等のソフトで簡単に集計可能です。
発電量（W）、発電容量（Wh）をグラフ化できるExeceｌのサンプルソフトをお付けします。エコ貢献量（CO2換算・石油換算・森林面積換算）をお手持ちのパソコン画面で確認できます。データは、専用ソフトのグラフ・チャートで表示するとともに、エクセル等でデータ加工可能です。
＜計測システムの事例＞ ： クリックで拡大します。
●システム-1 太陽光・発電量測定
小型風力発電の計測も可能です。 |
●システム-2 負荷消費電力測定
|
 |
 |
●システム-3 発電・消費 同時測定
計測くん２セットで同時測定 |
|
 |
|
●計測結果の表示。
Excelサンプルソフト（標準添付）による表示可能。
（表示項目）
・日別・合計・平均・発電容量（Wh）
・最大発電（W）日時

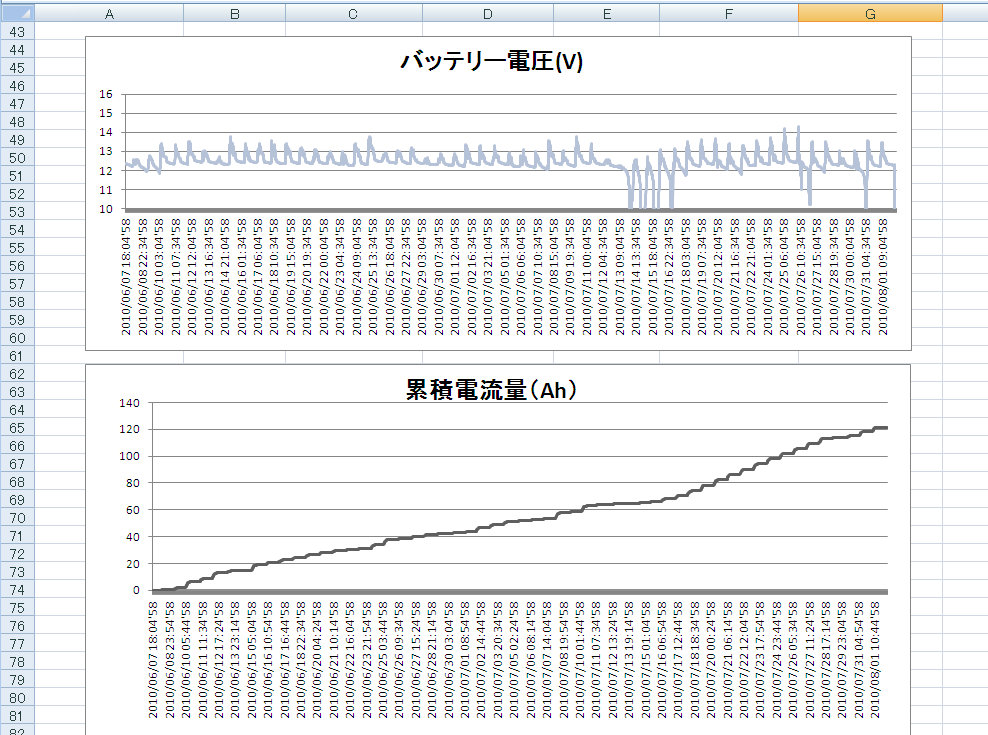

・バッテリー電圧（最高・最低日時）
・エコ貢献量：CO2削減量・石油換算・森林面積換算

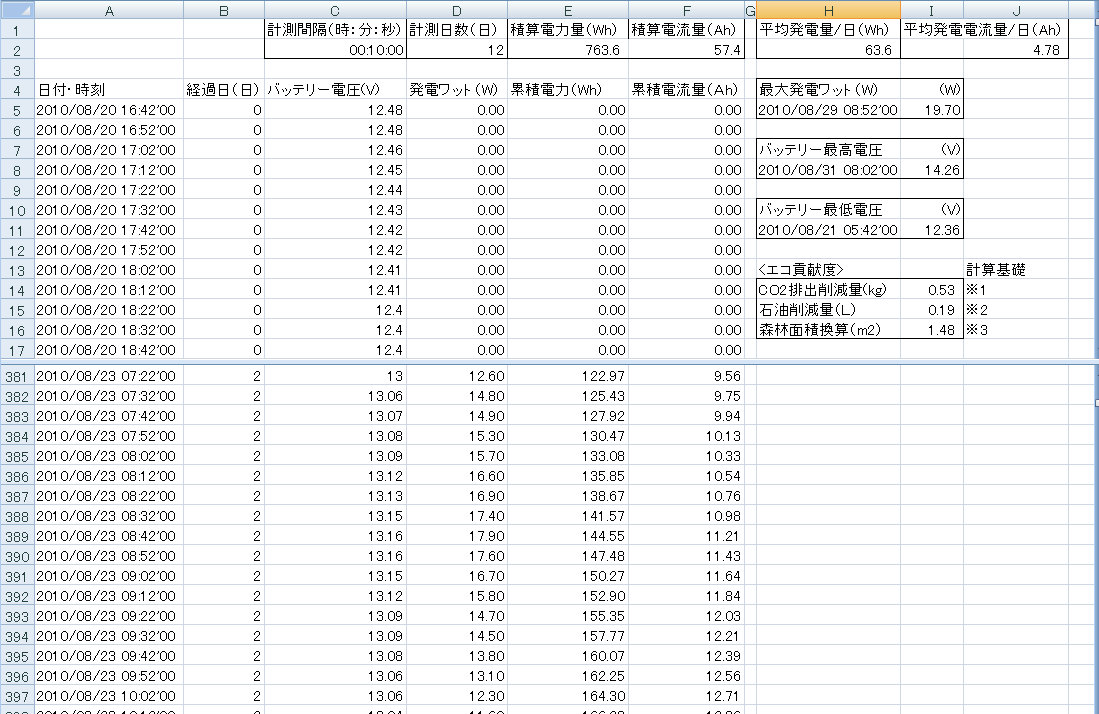

| ＜発電量測定＞ |

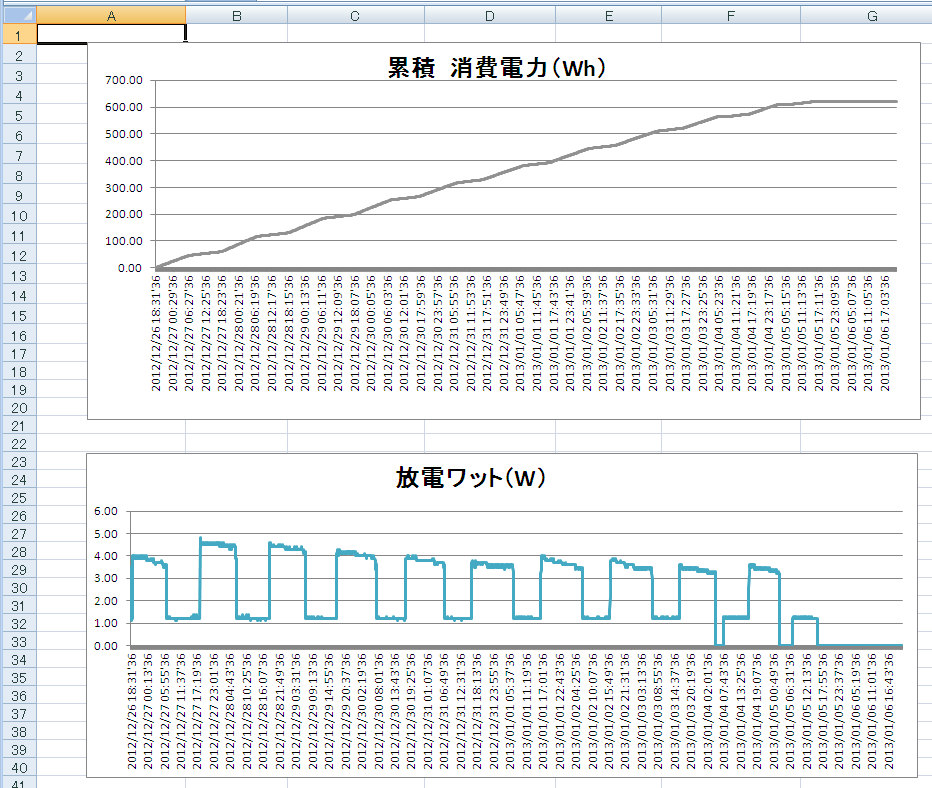

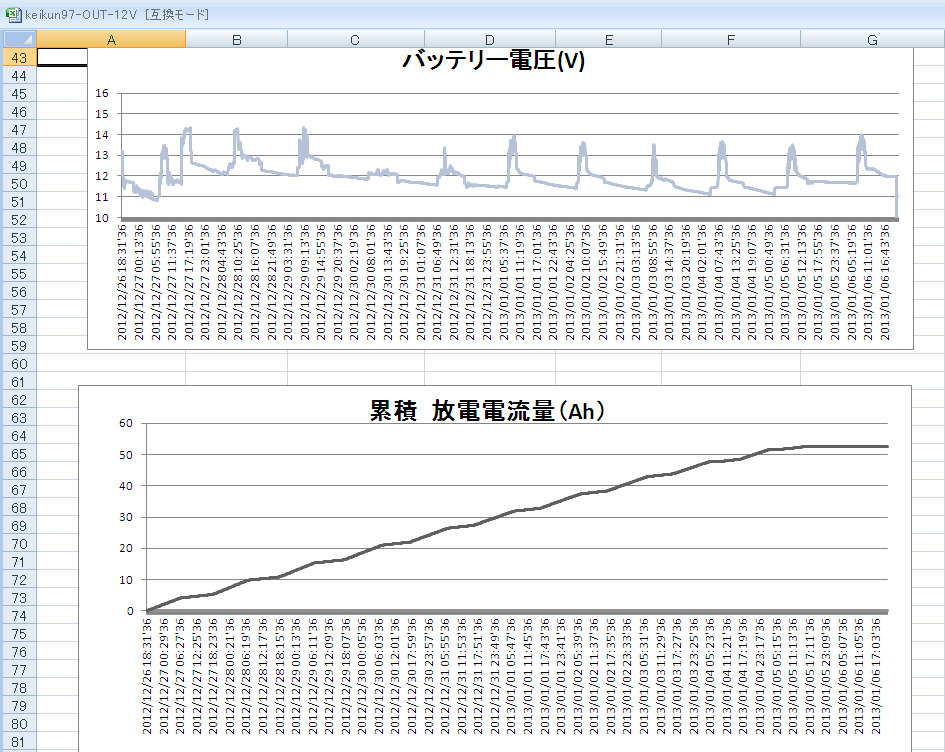

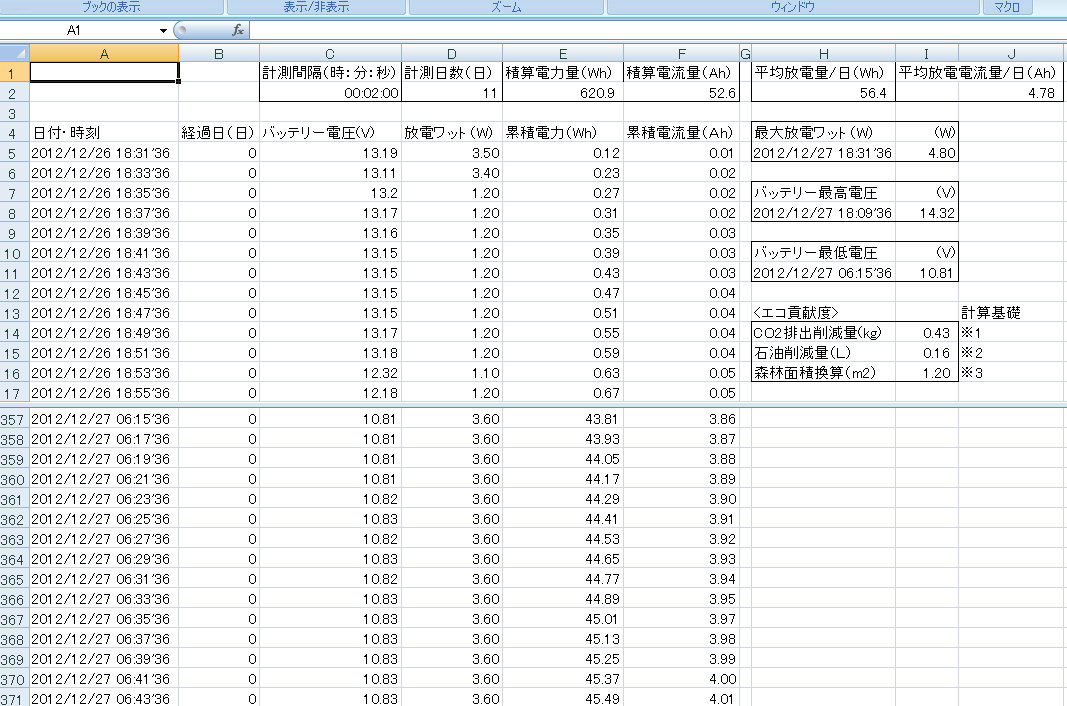

＜消費電力・放電量測定＞ |
 |
|
|
|
|
●商品構成
・積算電力計：発電量モニターアナログ端子付き
・４CHデータロガー・PC取込み専用ソフトCD・付属品（ケーブル・マニュアル他）
（注）
・Excel解析用サンプルソフトCD（発電量（W）・発電容量（Wh）集計表・グラフ表示）
|
|
【特 徴】
- 発電量モニターで測定した発電量（W）を電圧信号に変えて出力、
データロガーでデジタルに変換記録・蓄積します
- サンプル間隔は2ミリ秒〜60分で、最大120,000データ（間隔1分で約80日分）をノンストップで記録可能 （注：記録可能日数はサンプリング間隔により異なります）
- 記録されたデータは、専用ソフトでパソコンで取り込み可能。
（パソコンは常時接続しておく必要はありません）
- 専用ソフトからテキストファイルに出力可能、エクセル等でデータ加工可能
- 添付のExcelサンプルソフトで、発電容量（Ｗｈ）、最大発電日、エコ貢献量（CO2換算-kg・石油換算-リットル・森林面積換算-m2）表示・記録可能
- Microsoft Windows XP/Ｖｉｓｔａ/7/8/10/11 対応
【用 途】
- 学校や科学館でのエコ学習用
- 公園、官公庁舎など公共施設のでエコ発電啓蒙用
- エコ発電個人ユーザーの発電データ観測用
- エコ発電設備の評価用
|
|
・パソコン表示画面の例（クリックで拡大）
|
|
|
|
（注） 測定は、発電量計測、または消費電力測定のいずれかとなります。
|
●商品仕様： 型式 KY-REC
１）発電量モニター部分：（アナログ出力端子付き）
|
| 入力電圧 |
0〜30V（直流） 注）*1 |
|
入力電流
|
最大30A
|
|
方 式
|
積分乗算方式
|
|
電力表示
|
0.1W〜500W
|
|
確 度
|
±1％（+1Wは自己消費） *2
|
|
積算電力
|
0.1W〜9999kWh
|
|
積算時間
|
1分〜9999時間（小数点自動切換）
|
|
記 憶
|
積算電力および積算時間
|
|
本体消費電力
|
2W
|
| アナログ出力端子 |
5V／500W 注）*3 |
|
寸 法
|
75×100×30（mm）
|
|
重 量
|
300g
|
備考：
・発電量（W）と発電容量（Wh）を表示。
・アナログ出力：0-500Wまでの太陽光発電量（W）を0-5Vの電圧信号で出力します。
（注）
*1．12V系-24V系システムに対応、それ以上（〜300Vまで可）については別途ご相談下さい。
*2．自己消費をしない100V電源駆動のオプションもあります。
*3．１ｋWまで対応できる機種もありますので、別途ご相談下さい。 |
|

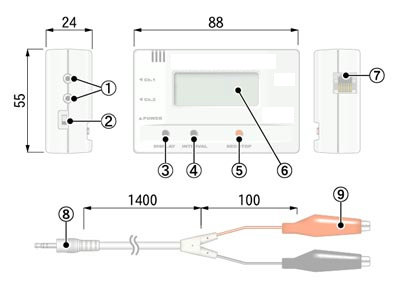

２）ロガー部分
| 測定要素 |
電圧 |
| チャンネル数 |
4チャンネル |
| 入力電圧範囲 |
±24V
レンジ：±300mV・±1.5V・±6・±24V
記録間隔1秒以上：オートレンジ・固定レンジ |
| 記録開始方法 |
即時スタート・予約スタート（パソコンより） |
| 記録間隔 |
記録間隔：2m秒〜60分
23通りから選択 |
| 記録容量 |
480,000データ
（4CH使用時：120,000データ） |
| 記録モード・方式 |
エンドレスモード （記録容量がいっぱいになると、先頭のデータに上書きして記録する）、ワンタイムモード （記録容量がいっぱいになると、記録を停止する）
、
平均値・瞬時値（選択可） |
| 表示 |
測定値、電池残量、その他 |
| 電源 |
単3アルカリ電池2本 |
| 電池寿命 |
記録間隔1秒：約5ヶ月・ 記録間隔2秒以上：約9ヶ月
（電池寿命は、使用環境・記録間隔・電池の性能により異なります。）
|
| インターフェイス |
USB通信 |
| 本体寸法 |
H120×W75×D32mm |
| 本体動作環境 |
温度：0〜50℃・湿度：90%RH以下（結露しないこと） |
| 付属品 |
単3アルカリ電池2本・USBMinin-B通信ケーブル、
取扱説明書一式・ソフトウェア一式 |
備考：
（１）サンプル間隔は2m秒〜60分で、最大120,000データ（間隔1分で80日分）をノンストップで記録可能 （注：記録日数はサンプリング間隔により異なります）
（2）4チャンネルのうち、１チャンネルは電力計からの発電量（W）の記録用に、１チャンネルはバッテリーの電圧をモニター可能です。基本は12Ｖ系システム対応ですが、24Ｖ系あるいはそれ以上のシステムにも対応可能です。ご発注時にご相談下さい。
|
|
| 品名：型式 |
ソーラー計測くん：12V KY-REC-12
|
ソーラー計測くん：24V KY-REC-24
|
| 税込・価格 |
\196,900 |
\199,980 |
|
ご購入申込み
|
|
|
＜100VAC電源駆動＞
| 品名：型式 |
ソーラー計測くん：12V KY-REC100-12
（100VAC駆動）
|
ソーラー計測くん：24V KY-REC100-24
（100VAC駆動）
|
| 税込・価格 |
\207,900 |
\210,980 |
|
ご購入申込み
|
|
|
*100VAC駆動の場合は、発電電力の自己消費がなく、より正確な計測が可能です。
測定現場に100V電源が別途必要になります。
