 充放電コントローラー(夜間照明専用)

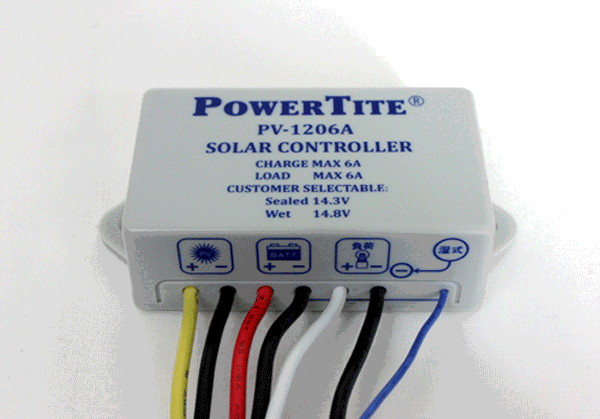

コントローラー:PV-1206A(未来舎製)

 静かなソリッドステート構造で、充電を行います。太陽電池からバッテリーへの充電を制御するとともに、日没を感知して自動点灯、日の出を感知して自動消灯が可能です。
(夜間照明専用ですので、昼間の負荷制御はできません。)


【特徴】

  • 100%ソリッドステート部品で作られています。全ての電力切り替えは、MOSFETで制御されています。機械的なリレーは使用していません。筐体はプラスチックで密閉されています。

  • 最新のPWM方式により低電圧充電方式を採用しています。 0〜100%のPWMデューティーで制御されており、最大で尚かつ安全な充電を実現しています。

  • このコントローラーは、夜間の過放電を防ぎます。 逆流防止ダイオードは必要はありません。

  • このコントローラーは、夜間照明負荷機能を有しています。出力の負荷はPV電圧が3.5V以下の時に出力されます。 太陽電池パネルの電圧(PV)が5V以上の時(朝)消灯します。


【技術仕様】

型名 PV-1206A
バッテリー電圧 12V
最大PV開放電圧 26V
最大PV短絡電流 6A
PWM設定値 密閉(シールド)型電池設定:14.3V±0.1V
湿式(液補充) 電池設定:14.8V±0.1V
最小動作電圧 3V
定格充電電流 6A
最大負荷電流(1分) 8A
最大充電電流(5分) 8A
定格負荷電流 6A
負荷出力(PV電圧) <3.5V(PV電圧が約3.5V以下の時負荷出力する。)
PV電圧(負荷 OFF) >5+0.2V(PV電圧が約5V以上の時負荷を遮断する。)
負荷の低電圧遮断 <10.5V±0.2V
負荷の低電圧復帰 >11.5V±0.2V
環境温度範囲   -40〜 +60℃
相対湿度 100%
順守規格 EN 55022/EN 6100/
FCC PART15 Subpart B Class B
寸法(L×W×H) 97× 46× 25.5
重量 103g

価格

3,500 (税抜)

ご購入申込み

数量:

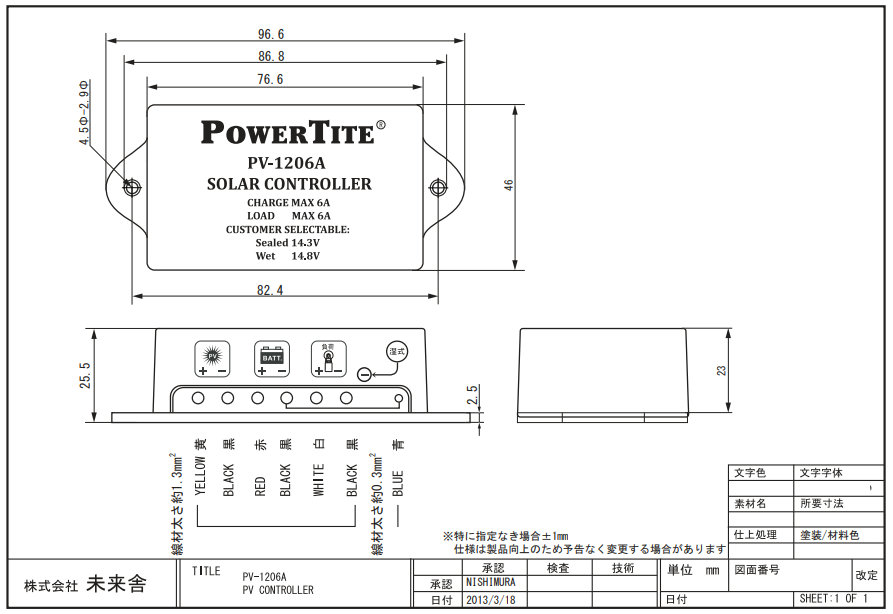

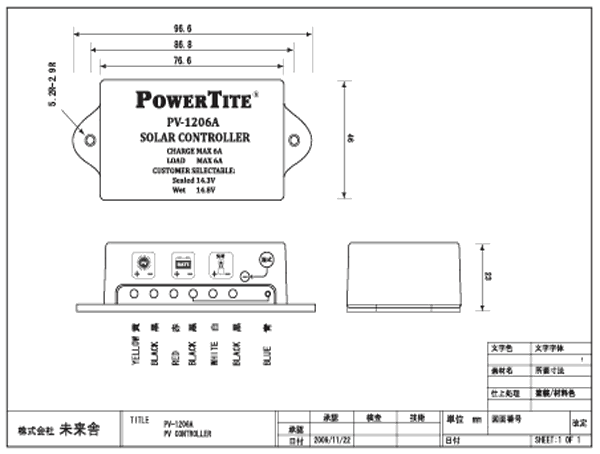

【サイズ図面】
